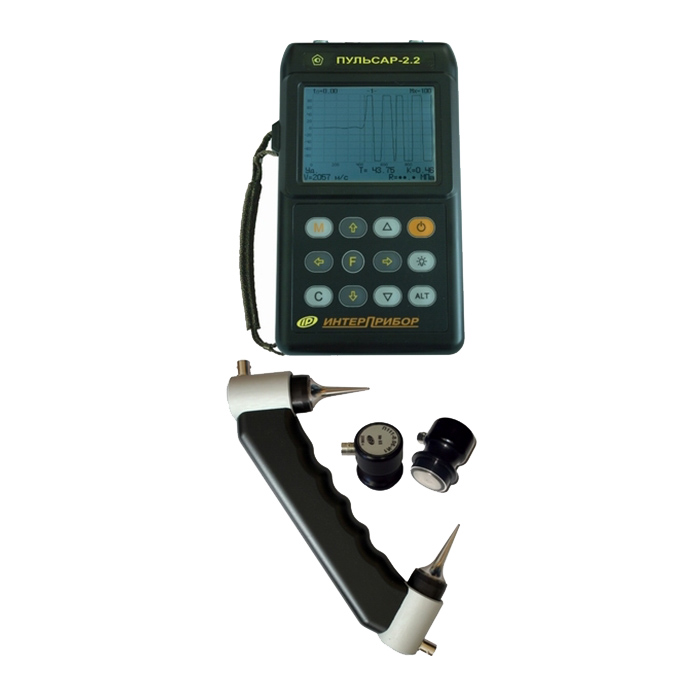

Прибор ПУЛЬСАР-2.2 предназначен для: - измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля;
- контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука;
- обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин;
- оценки степени зрелости бетона при монолитном бетонировании;
- определения плотности и модуля упругости материалов, звукового индекса абразивов;
- оценки пористости, трещиноватости и анизотропии материалов;
- оценки затухания ультразвука в материалах, изделиях и конструкциях.
Преимущества и варианты исполнения: - некритичность результатов к силе прижатия преобразователей к объекту (патент);
- благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» прибор работоспособен на больших базах прозвучивания;
- универсальные преобразователи на излучение и прием с повышенной отдачей;
- датчик поверхностного прозвучивания с фиксированной базой:
– ручка из сверхлегкого и теплого материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с;
– база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам;
– эллиптические износостойкие протекторы для сухого точечного контакта; - комплектация датчиками зависит от версии приборов:
– Версия 1 - датчик поверхностного прозвучивания;
– Версия 2 - датчики сквозного прозвучивания (2 шт.);
– Версия 3 - датчики поверхностного и сквозного прозвучивания; - для подводного обследования гидротехнических объектов поставляются герметичные преобразователи сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER (опция);
- встроенная литиевая батарея большой ёмкости и зарядное устройство.
Основные функции: - автоматическая стабилизация положения метки первого вступления;
- измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании;
- оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений;
- формирование результата по автоматически выполняемой серии 2…10 измерений;
- вычисление прочности и класса бетона;
- определение глубины трещины по "Российскому" и "Английскому" методам;
- вычисление плотности, модуля упругости материалов и звукового индекса материалов;
- универсальные (по ГОСТ 17624 и рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов;
- до 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля;
- русский и английский язык меню и текстовых сообщений;
- USB интерфейс и специализированная сервисная компьютерная программа.
Состав базового комплекта ПУЛЬСАР-2.2: - электронный блок, чехол;
- датчики (поставляются в зависимости от версии прибора):
– Версия 1 - с датчиком поверхностного прозвучивания;
– Версия 2 - с датчиками сквозного прозвучивания;
– Версия 3 - с датчиками сквозного и поверхностного прозвучивания; - комплект кабелей 1,5м. - 2 шт.;
- контрольный образец-призма;
- аккумуляторы, зарядное устройство;
- сервисная программа на CD, кабель USB;
- руководство по эксплуатации, сумка;
- свидетельство о Госповерке.
Дополнительная комплектация: Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Диапазон показаний времени, мкс | 10...20000 | | Диапазон измерения времени, мкс | 10...1000 | | Разрешающая способность, мкс | 0,05 | | Пределы допускаемой основной абсолютной погрешности измерения времени, мкс | ±(0,01t + 0,1) | | Диапазон измерения скорости, м/с | 1000....10000 | | Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с: | ±(0,01v + 10) | | Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10С в пределах рабочего диапазона, в долях от основной погрешности, не более | 0,5 | | Диапазон / шаг регулировки усиления, дБ | 80 / 6 | | Напряжение возбуждения, В | до 600 | | Рабочие частоты УЗК, кГц | 60±10 / 20...200* | | Объем памяти, Гбайт | до 4 | | Разрешение экрана | 320х240 | | Габаритные размеры электронного блока, мм | 205х115х35 | | Масса электронного блока / датчика поверхностного прозвучивания, кг | 0,375 / 0,54 | * - по заказу
|
- Патент РФ №64377
- Прибор внесен в Государственный реестр СИ РФ под №52901-13
- Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана
|
Высокоэффективный, точный, мощный Пульсар-2.2 позволит владельцу осуществить множество диагностических мероприятий для выявления дефектов и оценки характера различных твердых материалов. Разброс показателей измерений скорости движения ультразвуковых импульсов составляет: от тысячи до десяти тысяч метров в секунду.
Пульсар-2.2 обеспечивает выявление несоответствий, определяет параметры прочности, плотности и упругости в строительных материалах. Прибор применим в различных сферах и областях, в таких видах деятельности, как: технологический контроль, мониторинг состояния сооружений (в том числе, в сочетании с методом отрыва со скалыванием и скалывания ребра). Аппарат позволяет определять размеры трещин, оценивать характер пористости, трещиноватости, анизотропии материалов композитного типа и горных пород. Применим в трех режимах: поверхностном, сквозном прозвучиваниях и при замерах глубины трещины.
Устройство надежное, поддерживает функционирование при температурных условиях: от -10°С до +40°С и уровне влажности окружающей среды: до 80%, и атмосферном давлении: от 84 кПа до 106,7 кПа.
Прибор можно подключать к персональному компьютеру для более подробной обработки данных, чтобы уделить внимание различным мельчайшим деталям. Для связи с ПК у аппарата имеется USB-интерфейс.
Если необходим практичный, высококачественный, удобный в обращении аппарат, то одним из наиболее подходящих является Пульсар 2.2. Этот производительный измеритель обеспечивает высокие показатели работы при решении задач разного уровня сложности, с его помощью оператор достигнет целей вовремя и в наилучшем виде. Устройство рассчитано на долговечную работу в тяжелых условиях. Это один из лучших инструментов в своей категории. |
|
|
