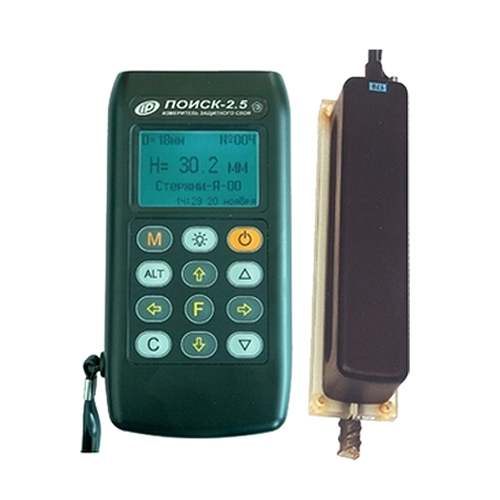

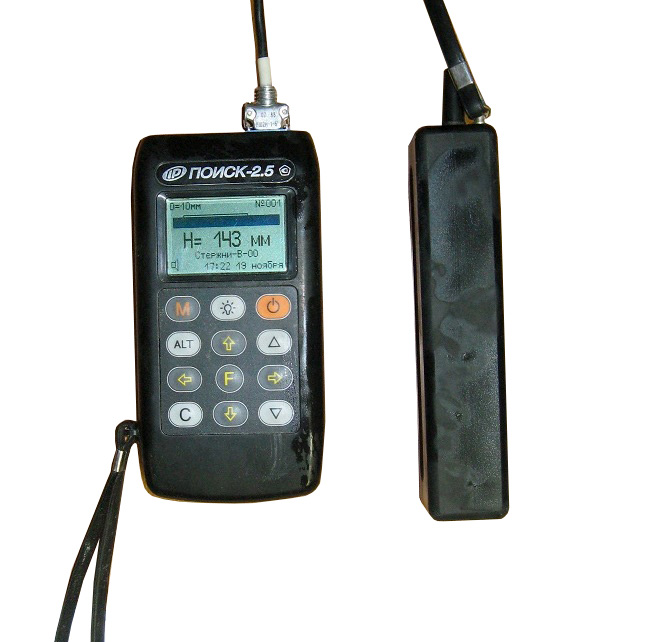

Назначение: - измеритель защитного слоя бетона ПОИСК-2.5 обеспечивает оперативный контроль качества армирования железобетонных изделий и конструкций магнитным методом по ГОСТ 22904 при технологическом контроле на предприятиях и стройках, при обследовании зданий и сооружений;
- прибор используют для определения участков конструкций, свободных от залегающей арматуры перед измерением прочности бетона различными методами (ультразвуковым, ударно-импульсным, отрывом со скалыванием и скола ребра).
Преимущества и варианты исполнения: - ПОИСК-2.5 имеет повышенную точность измерений защитного слоя бетона (0,03h + 0,5) мм;
- поиск арматурных стержней осуществляют с помощью линейного индикатора, цифровых показаний и тонального сигнала;
- твердосплавные защитные опоры на датчике улучшают скольжение по поверхности объекта контроля;
- выпускают два варианта исполнения прибора:
– ПОИСК-2.51: - определение одновременно толщины защитного слоя и диаметра арматуры за два измерения: с эталоном-прокладкой и без неё;
- автоматизированная настройка на неизвестные марки сталей с памятью настроек;
- режим компенсации влияния параллельных стержней;
– ПОИСК-2.52 - упрощенная версия (нет режимов работы при неизвестном армировании): - прибор имеет малые габариты и вес;
- встроенные литиевый аккумулятор большой ёмкости и зарядное устройство;
- разъем фирмы LEMO.
Внимание! В стандартном исполнении используется разъем РШ2Н-1-1. Основные функции: – определение проекций арматуры на поверхность конструкции; – измерение толщины защитного слоя бетона при известном диаметре; – определение диаметра арматуры при известном защитном слое; – измерения при неизвестных параметрах армирования (только Поиск-2.51); – режим сканирования изделий и глубинный поиск арматуры; – автоматизированная настройка на сталь; - автоматизированная калибровка прибора перед выполнением измерений;
- отображение информации на графическом дисплее с подсветкой;
- ускоренный поиск результатов в архиве по датам и номерам;
- три области памяти результатов и условий измерений:
– основной режим - 800; – режим неизвестного диаметра - 400; – режим сканирования - 200 страниц по 12 результатов; - русский и английский язык меню и текстовых сообщений;
- разъем USB для работы с компьютером и заряда аккумуляторов.

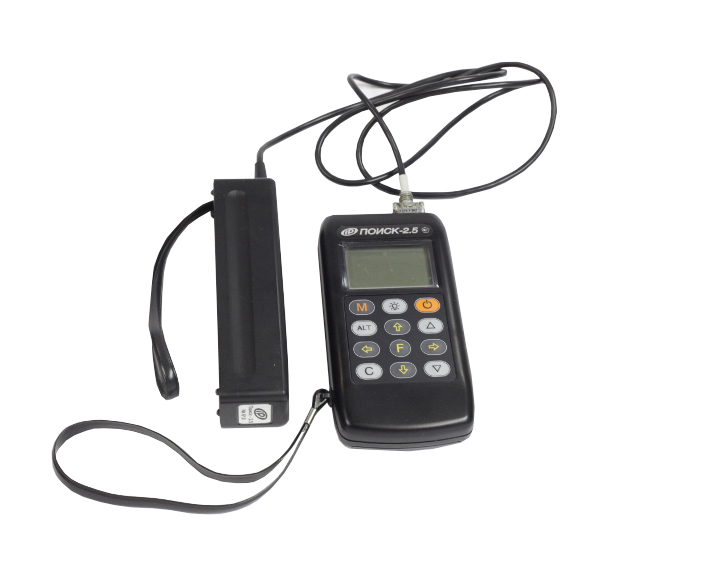

- Электронный блок, чехол, существует 2 модификации электронных блоков:
– ПОИСК-2.51 - полная версия; – ПОИСК-2.52 - упрощенная версия (только функция определения защитного слоя, без других режимов и связи с ПК); - датчик;
- эталон-прокладка (только для модификации Поиск-2.51);
- аккумуляторы, блок питания, кабель USB;
- сервисная программа на CD (только для модификации Поиск-2.51);
- руководство по эксплуатации;
- сумка;
- свидетельство о Госповерке.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазон измерения защитного слоя, мм | 2...170 / 5...130* | Контролируемые диаметры, мм | 3...50 | Предельная величина защитного слоя, мм | 175 | Порог чувствительности, мм | 250 | Предел погрешности измерения защитного слоя h, мм | ±(0,03h + 0,5) | Габаритные размеры, мм: | | - электронного блока | 150x76x27 | - датчика | 150x32x37 | Масса, кг: | | - электронного блока | 0,15 | - датчика | 0,41 | Диапазон рабочих температур, °С | -10...+40 | * - в пределах погрешности ±(0,03h + 0,5) Сервисная компьютерная программа: - считывание результатов из памяти прибора;
- документирование и архивация результатов испытаний;
- экспорт в Excel, текстовый формат и другие приложения.
|
