Измерение толщины: - гальванических (цинковых, хромовых, никелевых, кадмиевых, серебряных, оловянных и т.д) покрытий на стальных изделиях;
- гальванических (цинковых, хромовых, никелевых, кадмиевых, серебряных, оловянных и т.д) покрытий на изделиях из цветных металлов;
- лакокрасочных, эмалевых, порошовых, мастичных и др. неферромагнитных покрытий на стальных изделиях;
- анодноокисных, фосфатных и др. диэлектрических покрытий на изделиях из черных и цветных металлов;
- специальных диэлектрических и металлических покрытий большой толщины, плакирующих покрытий;
- покрытий на внутренних поверхностях труб и цилиндрических изделий;
- медной фольги на печатных платах;
- листовых электропроводящих неферромагнитных материалов и гальванических покрытий на изделиях из диэлектрических материалов;
- двухслойных покрытий;
- измерение глубины пазов и оценка шероховатости поверхности после пескоструйной или дробеструйной обработки;
- контроль климатических условий (влажности воздуха, температуры воздуха и поверхности металла, температуры точки росы и определения параметра ТΔ).

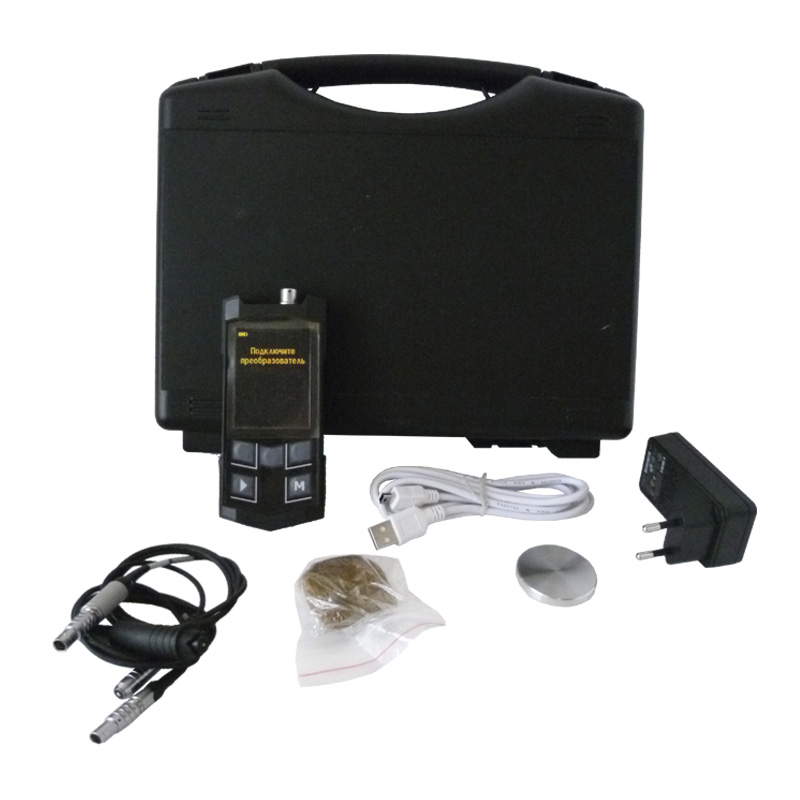

- Измерительный блок с преобразователями (число и модификация по выбору заказчика);
- зарядное устройство;
- комплект мер толщины и эталонных оснований (в зависимости от выбранных преобразователей);
- свидетельство о поверке;
- кабель mini-USB - USB тип А для связи с компьютером;
- руководство по эксплуатации;
- ударопрочный кейс.
| Основные технические характеристики прибора | | Диапазон контроля толщины | 0,5 мкм ... 120 мм (зависит от подключенного преобразователя) | | Число преобразователей | не ограничено (по выбору заказчика) | | Температурный диапазон: | | | для прибора | –10 ... +40 °С (от –30 °С для морозостойкого исполнения) | | для преобразователей | –40 ... +50 °С (до +350 °С для высокотемпературных преобразователей) | | Методы калибровки | аддитивная одноточечная; | | двухточечная; | | одноточечная с автоматической мультипликативной коррекцией. | | Питание | встроенный Li-Ion аккумулятор 3,7-4,2 В, 1500-1700 mAh | | Время непрерывной работы | не менее 12 ч | | Связь с ЭВМ | канал USB 2,0 | | Габаритные размеры | 60х125х25 мм | | Масса электронного блока | 120 гр | | Время заряда | 4 ч | Технические характеристики преобразователей для Константа К6Ц Преобразователи серии ИД
Преобразователи предназначены для измерения толщины неферромагнитных (гальванических, лакокрасочных, порошковых, пластиковых, мастичных и др.) покрытий на ферромагнитных основаниях, а так же для измерения толщины электролитического никеля на неферромагнитных основаниях. | Тип | Диапазон измерения толщин | Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм | | ИД0 | 0-300 мкм | ≤ ± (0,01T+1) мкм | 1/4,5 | < 3 | Ø 9×115 | | ИД0/90 | | Ø 20х127 | | ИД1 (с насадками) | 0-300 мкм | ≤ ± (0,01T+1) мкм | 1/4,5 | < 3 | Ø 9×65 | | ИД1 (0-0,3 мм) | 0-300 мкм | ≤ ± (0,01T+1) мкм | 1/4,5 | < 3 | Ø 9×65 | | ИД1 (0-2 мм) | 0-2000 мкм | 0–1500 мкм: ≤± (0,015T+1) мкм | | 4 | | 1500–2000 мкм: ≤±0,02T | | ИД2 | 0-3000 мкм | 0–2000 мкм: ≤± (0,015T+1) мкм 2000–3000 мкм: ≤±0,02T | 1,5/9 | 6 | Ø 19x83 | | ИД2-min | Ø 9×65 | | ИД3 | 0-6 мм | 0–5 мм: ≤±(0,015T+0,005) мм | 2,5/10,5 | 8 | Ø 19×83 | | 5–6 мм: ≤±0,02T | | ИД4 | 0-8 мм | 0–6 мм: ≤±(0,015T +0,01) мм | 5/18,5 | 12 | Ø 15×49 | | 6–8 мм: ≤±0,02T | | ИД5 | 0-10 мм | 1–8 мм: ≤± (0,015T+0,01) мм | июл.57 | 17 | Ø 23×58 | | 8–10 мм: ≤±0,02T | Преобразователи серии ПД
Преобразователи предназначены для измерения толщины диэлектрических неферромагнитных (анодноокисных, лакокрасочных, эмалевых, порошковых, пластиковых, мастичных и др.) покрытий на электропроводящих основаниях, а так же для измерения толщины электропроводящих неферромагнитных (хромовых, серебряных, оловянных, кадмиевых и т.п) покрытий на электропроводящих неферромагнитных основаниях. | Тип | Диапазон измерения толщин | Основная погрешность измерения по диапазонам | Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм | | ПД0 | 0-500 мкм | <± (0.01T+1) мкм | 2/12 | 1,5 | Ø 19×103 | | 0-100 мкм | <± (0.03T+1) мкм | | ПД1 | 0-2 мм | < ± (0.01T+1) мкм | 4/12 | 4,7 | Ø 19×83 | | ПД2 | ПД2 0-12мм | 0–7,5 мм: <± (0.015T+0,01) мм | 5/12 | 20 | Ø 19×83 | | 7,5–15 мм: <±0.02T | | ПД3 | ПД3 0-30мм | 0–20 мм: <± (0.015T+0,05) мм | 15/45 | 40 | Ø 23×87 | | 20–30 мм: < ±0,02Т | | ПД4 | ПД4 0-70мм | 0–40 мм: <± (0.015T +0,1) мм | 80/270 | 90 | Ø 80×60 | | 40–70 мм: < ±0.02T | | ПД5 | ПД6 0-120мм | 0–80 мм: <± (0.015T +0,5) мм | 120/350 | 120 | Ø 90×60 | | 80–120 мм: <±0.02T мм | Преобразователи серии ФД
Преобразователи предназначены для измерения толщины электропроводящих гальванических (цинковых, никелевых, хромовых, кадмиевых, медных и др.) покрытий на ферромагнитных основаниях с улучшенной отстройкой от влияния основных мешающих параметров.
| Тип | Диапазон измерения толщин | Основная погрешность измерения по диапазонам | Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм | | ФД1 | 0-300 мкм | 0–80 мкм: <± (0.01T +1) мкм | 5 | 4,7 | Ø 13×95 | | 80–300 мкм: <± 0.02T мкм | | ФД3-0,2 | 0-120 мкм | ≤ ± (0.03T+1) мкм | 2 | 3 | Ø 13×95 | Преобразователи серии ДА
Преобразователи предназначены для поиска арматуры и измерения толщины бетона до арматуры в железобетонных изделиях и конструкциях, а так же измерения толщины толстослойных неферромагнитных покрытий на ферромагнитных основаниях. | Тип | Диапазон измерения толщин | Основная погрешность измерения по диапазонам | Мин. диаметр основания, Øн/Øв,мм | Габариты, мм | | ДА0 | 0-40 мм | ≤ ± (0,05T+0,1) мм | 60 | 30×40×60 | | ДА1 | 0-70 мм | 90 | 35×35×140 | | ДА2 | 0-120 мм | 140 | 35х35х180 | * В зависимости от параметров резьбы.
** В зависимости от однородности и характеристик материалов.
*** В зависимости от однородности и характеристик материалов. Преобразователи для контроля параметров окружающей среды и условий нанесения покрытий
Преобразователи применяются при подготовке и проведении покрасочных работ и предназначены для контроля параметров окружающей среды (температуры воздуха и поверхности металла, влажности воздуха и температуры точки росы).
| Тип | Диапазон измерения | Основная погрешность измерения | Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм | | ДВТР | -10...+70 °С | ±2 °С | | | Ø 50×138 | | ДВТР mini | 5–90% | Ø 16,5×32 | | КД | -40...+85 °С | ±2 °С | 4/20 | 7 | Ø 19×83 | | ДКУ | -10…+70 °С
(воздух) B74 | ≤ ± 2 °С | 4/20 | 7 | | | -40...+85 (металл) | | 5-90% влажность | Преобразователи для измерения толщины покрытий внутри труб
Измерение толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов. | Тип | Диапазон измерения толщин | Основная погрешность измерения по диапазонам | Мин. диаметр основания, Øн/Øв,мм | | ИД1-Т | 0-300 мкм | <± (0,02T +2) мкм | 45 | | ИД1-Т25 | 27 | | ИД1-Т20 | 22 | | ИД2-Т | 0-3 мм | <± (0,02T +0,01) мкм | 50 | | ИД3-Т | 0-6 мм | <± (0,02T +0,02) мкм | 50 | Измерение толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих материалов. | Тип | Диапазон измерения толщин | Основная погрешность измерения по диапазонам | Мин. диаметр основания, Øн/Øв,мм | | ПД0-Т | 0-500 мкм | <± (0,02T +2) мкм | 26 | | ПД0-Т14 | 14 | | ПД1-Т | 0-2 мм | <± (0,02T +0,01) мкм | 50 | | ПД2-Т | 0,15 мм | <± (0,02T +0,01) мкм | 50 | | ПД2-Т45 | 45 | Преобразователи специализированные | Тип | Назначение | Диапазон измерения | Основная погрешность измерения по диапазонам | Габариты, мм | | ИД1 Резьбы | Измерение толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и т.п. изделиях. | 0-300 мкм | ≤±(0.01-0.05T+3) мкм* | Зависят от параметров резьбы | | ИД6 Экранный | Измерение толщины неферромагнитных изделий при возможности двухстороннего доступа к нему. | 0-150 мм | ≤± (0,03Т+0,2) мм | Приемник: Ø90х119 мм. | | Возбуждение: Ø35х160 мм | | ИДх Мокрый слой | Измерение толщины неотвержденных слоев лакокрасочных и порошковых покрытий. | 0-0,3 мм | ≤± (0,01Т+3) мкм | Ø 12х65 | | 0-3 мм | ≤± (0,015Т+5) мкм | Ø 15х65 | | 0-6 мм | ≤± (0,015Т+7) мкм | Ø 20х65 | | ИДх Высокотемпературный | Измерение толщины неферромагнитных покрытий на ферромагнитных основаниях, нагретых до высоких температур (до +350 °С). | 0-0,3 мм | ≤± (0,01Т+3) мкм | Ø 25х60 | | 0-3 мм | ≤± (0,015Т+5) мкм | | 0-6 мм | ≤± (0,015Т+7) мкм | | ПД-РТИ | Измерение толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия. | 0-2 мм | ≤± (0,02Т+2) мкм | Ø 44х99 | | 0-12 мм | ≤± (0,02Т+2) мкм | | 0-30 мм | ≤± (0,02Т+5) мкм | | ПД1 Износостойкий | Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых и т.п) с повышенной шероховатостью на электропроводящих неферромагнитных изделиях. | 0-2 мм | ≤± (0,01Т+1) мкм | Ø 15х90 | | ФД-УКМ | Измерение толщины изделий из углеродных композиционных материалов (УКМ). | 1-5 мм | ≤ ± (0,01-0,05T+0,1) мм** | Ø 22×132 | | 3-10 мм | | 7-15 мм | | ПД-УКМ | Измерение толщин специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов. | 500 мкм | ≤ ± (0,01-0,05T+0,1) мм*** | Ø 23×87 | | ИДх Подводный | Измерение толщины неферромагнитных покрытий на ферромагнитных сталях в пресных и соленых водах на глубине до 30 м. | 0-6 мм | (0,015Т+3) мкм | Ø 35х156 | | 0-8 мм | (0,015Т+5) мкм | | 0-10 мм | (0,015Т+10) мкм |
|
