Magna-Mike® 8600 - это портативный толщиномер, использующий простой магнитный метод для качественного измерения толщины немагнитных материалов. Процедура измерения толщины с помощью Magna-Mike очень проста. Измерения производятся магнитным датчиком, расположенным с одной стороны контролируемого изделия, и стальным шариком (шайбой или отрезком проволоки), помещенным внутрь емкости или с другой стороны изделия. Магнитный датчик, использующий эффект Холла, измеряет расстояние до шарика. Результаты измерений немедленно отображаются на экране толщиномера. Отличительные особенности: - удобен в работе и обслуживании;
- толщиномер Magna-Mike 8600 обладает усовершенствованным удобным корпусом с подставкой, широким цветным дисплеем VGA типа;
- Magna-Mike 8600 Оснащен датчиками двух видов (прямым и – опционально - Г-образным), плюс защитными колпачками, которые защищают датчики от внешних воздействий и повышают срок их службы;
- функции сохранения (и соответственно их вызова) результатов калибровки;
- регистратор данных буквенно-цифрового типа с более широкими возможностями, а также выходы RS232 и USB, позволяющие, в частности, напрямую экспортировать данные измерений в EXCEL-таблицу, либо сохранять их в форматах CSV и txt на съемную MicroSD-карту;
- возможность блокировки толщиномера с помощью кода.
Базовая комплектация: - цифровой измерительный блок толщиномера Magna-Mike 8600;
- датчик стандартный;
- кабель соединительный для датчиков;
- разъемная подставка для датчика стандартного;
- набор блоков для калибровки (стандартный);
- устройство для зарядки внешнее;
- программа интерфейса, построенная на базе EXCEL;
- компакт-диск с руководством по эксплуатации толщиномера Magna-Mike 8600;
- кабель соединительный USB либо (по выбору заказчика) RS232;
- кейс пластиковый для транспортировки толщиномера Magna-Mike 8600.
Дополнительные аксессуары: - кабель с VGA-выходом;
- аккумулятор перезаряжаемый литий-ионный;
- педаль ножная;
- датчик Г-образный;
- разъемная подставка для датчика Г-образного;
- кабель спиральный для датчика стандартного и Г-образного;
- колпачки защитные съемные для датчиков обоих типов;
- колпачки защитные заостренные;
- комплекты шариков: 1,59 либо 3,18 либо 4,77 либо 6,35 мм;
- диск плоский;
- диск с кромкой V-образной;
- комплекты шариков магнитных 4,76 или 6,35 мм;
- проволока стальная 1,14 мм;
- набор для калибровки расширенный;
- набор для калибровки по проволоке стальной;
- набор для калибровки по дискам;
- комплект из блоков калибровочных Национального института по стандартизации и технологии.

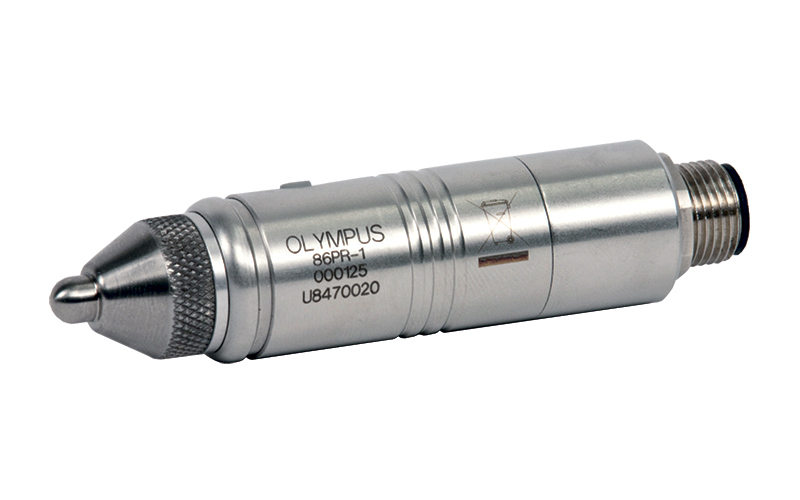

| Параметры дискретности Magna-Mike 8600 | В зависимости от диапазона толщины: 0,1 мм, 0,01 мм, 0,001 мм | | Особенности сигнализации дефектов | Нижний и верхний пороги | | Параметры режима Миним / Максим | Частота обновления 60 Гц | | Характеристика частоты обновления изображения | 4, 8, 16, 20 Гц | | Языки клавиатуры / интерфейса Magna-Mike 8600 | Японский, китайский, английский, международный / английский, французский, немецкий, испанский, китайский, португальский, японский, норвежский, шведский, голландский, польский, русский, венгерский, чешский, итальянский | | Возможность сохранения данных | На встроенной (съемной) карте памяти MicroSD, 2 Гб | | Тип питания толщиномера Magna-Mike 8600 | От сети переменного тока: 100-120В, 200-240В, 50-60Гц | | Ресурс работы от батарей литий-ионного типа | От 12 до 13 часов | | Характеристики и параметры датчиков | Датчик 86PR-1 – стандартный, прямой, длина 83,2 мм, диаметр 18, 8 мм Датчик 86PR-2 – Г-образный, с наконечником, 58,4 х 18,8 мм, длина 177,8мм | | Наличие у блока толщиномера входов / выходов | RS232, USB 2.0, видеосигнал: стандарт. выход VGA | | Показатели класса защиты и устойчивости толщиномера | MIL-STD-810G, Метод 514.6 (устойчивость к ударам, вибрации, падению), соответствие IP67 | | Диапазон рабочих температур Magna-Mike 8600 | От -10 до +50 градусов по Цельсию | | Внешние габариты толщиномера Magna-Mike 8600 и его вес вместе с батареей ионно-литиевого типа | 236х167х70, 1,68 кг |
|
Данная модель магнитного толщиномера, прежде всего, отличается своей портативностью и повышенным уровнем комфорта. В основе работы устройства лежит один из самых простых и доступных для понимания пользователя методов контроля – магнитный. Процесс измерения с помощью толщиномера Magna-Mike 8600 предельно прост. Для того, чтобы узнать толщину контролируемого изделия, оператору всего лишь нужно расположить датчик и шарик прибора по разные стороны от объекта наблюдения. В датчик магнитного толщиномера Magna-Mike 8600 встроен магнит, который и позволяет определить расстояние до шарика, находящего с другой стороны объекта контроля. Действие магнитного датчика основано на широко известном эффекте холловском эффекте, представляющем собой возникновение разности потенциалов, которую еще называют холловским напряжением, при внесении проводящего материала в поле магнита. На месте шарика может использоваться шайба или часть проволоки. Отметим, что данный способ проведения толщинометрии подходит только для материалов немагнитной природы, при наличии доступа с двух сторон. Представленная модель магнитного толщиномера имеет ряд особенностей, свойственных только Magna-Mike 8600 и отличающих ее от всех других толщиномеров подобного типа. Например, данное устройство оснащено двумя новыми видами датчиков: прямо- и Г-образным. Оба вида датчиков имеют специальные колпачки, предназначенные для их защиты от возможных повреждений. Еще одна отличительная особенность данного прибора – наличие встроенного расширенного регистратора данных. При работе с этой моделью магнитного толщиномера у пользователя есть возможность сохранять полученные результаты в нескольких форматах файла, а также экспортировать их в Excel, другие программы, сохранять на внешнем носителе или передавать на ПК посредством встроенного USB. |
|
|
