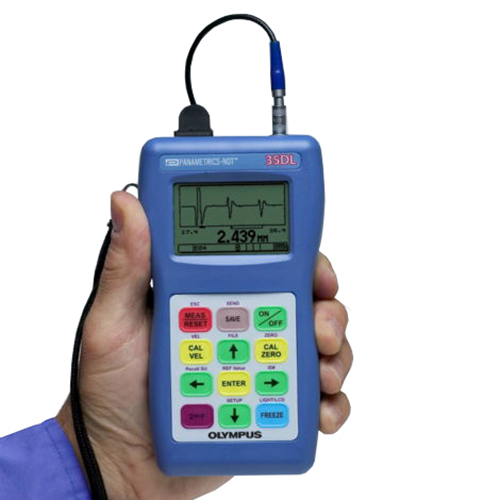

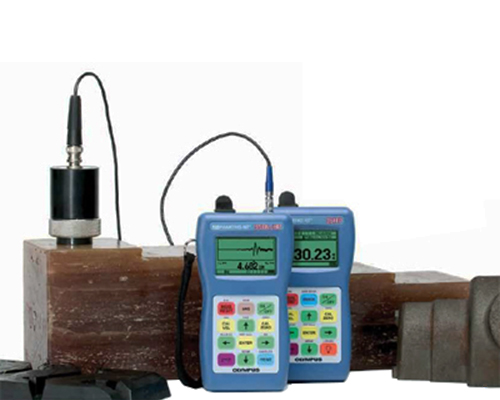

Высокоточные ультразвуковые толщиномеры Panametrics 35 являются простым и экономичным решением при проведении измерений объектов, обратная сторона которых труднодоступна или недоступна совсем. Эти прочные компактные приборы позволяют проводить измерения толщины изделий различной формы и габаритов и получать точные и воспроизводимые результаты. Значения толщины отображаются крупными цифрами на ЖК-экране с подсветкой и могут сопровождаться изображением А-скана при активации соответствующей функции. Также толщиномеры могут отображать поперечное сечение объекта (В-скан), которое формируется из меняющихся значений толщины в процессе перемещения датчика.
В этих полнофункциональных ультразвуковых приборах представлены различные функции, облегчающие проведение измерений:
функция автовызова, предназначенная для активации хранящихся в памяти прибора стандартных и пользовательских настроек преобразователя,
расчёт коэффициента утонения стенок,
измерение скорости и времени пролёта и т.д.
Отличительные особенности прецизионных толщиномеров серии 35:
точные значения толщины отображаются крупным шрифтом на жидкокристаллическом дисплее с подсветкой или могут наблюдаться в режиме А-развертки с формой отраженных УЗ-сигналов;
измеряемые величины: толщина, скорость ультразвука или время распространения УЗ импульсов;
функция автоматического повторного вызова настроек из памяти прибора, функция измерения скорости ультразвука в контролируемом материале;
благодаря нескольким режимам измерений с использованием контактных, иммерсионных и преобразователей с линией задержки, приборы серии 35 являются идеальным средством для решения почти любой задачи, связанной с измерением толщины.
Стандартная комплектация толщиномера 35:
ремень для крепления на запястье;
3 батареи АА;
контрольный образец;
кабель для преобразователя;
контактная жидкость;
кейс для транспортировки;
руководство по эксплуатации;
ограниченная гарантия на 2 года.
Дополнительные комплектующие к толщиномерам 35 Panametrics:
Использование контактных, с линией задержки и иммерсионных ПЭП;
Возможность быстрого вызова из памяти настроек на ПЭП;
Запоминание минимума/максимума;
Память на 5000 измерений;
Дуплексная связь с компьютером через USB или RS-232;
Пороговая сигнализация;
Опция отображения А-скана на дисплее прибора;
Получение А-скана на мониторе компьютера с помощью РС-скопа;
Время непрерывной работы - 150 ч;
Температурный диапазон -10 °С - +50 °С;
Вес - 0.24 кг;
Размер 84х152х38 мм.
Пьезоэлектрические преобразователи (датчики) для ультразвуковых толщиномеров 35 и 35DL
ПЭП
ТИП
Диаметр, мм/ Частота, МГц
Сталь
Диапазон толщин, мм Пластик низкой плотности
Диапазон толщин, мм Пластик высокой плотности
М116
контактный
3/20
0.25-38
0.12-3,18
0,12-12,7
М112
контактный
6/10
0.76-254
0.25-12,7
0,25-50,8
М1016
контактный
3/10
0.76-38.1
0.25-6.35
0.25-50.4
М110
контактный
6/5.0
1-380
0.63-12.7
0.63-76.2
М109
контактный
13/5.0
1-508
0.63-12.7
0.63-76.2
М106
контактный
13/2.25
2-508
1.27-25.4
1.27-76.2
М208
с линией задержки
3/20
0.25-5
0.12-1.78
0.12-5
V260
с линией задержки
3/15
0.5-5
0.2-3.8
0.2-10
М202
с линией задержки
6/10
0.25-12.7
0.25-2
0.25-6
М206
с линией задержки
13/5.0
1.25-19
0.76-4.3
0.76-12.7
М207
с линией задержки
13/2.25
-
1.5-4.3
1.5-12.7
Пьезоэлектрические преобразователи для толщиномеров 35HP и 35DLHP
ПЭП
Тип
Диаметр, мм/ Частота, МГц
Диапазон толщин, сталь, мм*
Диапазон толщин, пластик низкой плотности, мм*
М101-SB
контактный
25/0.5
-
6.60 . 63.50
М102-SB
контактный
1.0/25
-
1.20 . 63.50
М103-SB
контактный
1.0/13
-
1.20 . 63.50
М106-RM
контактный
13/2.25
2.00 - 508.00
1.27 . 25.41
M109-RM
контактный
13/5.0
1.00 - 508.00
0.63 . 12.70
M110-RM
контактный
6/5.0
1.00 - 380.00
0.63 . 12.70
M1036
контактный
13/2.25
-
1.20 . 63.50
M201-RM
с линией задержки
6/5.0
-
1.20 . 6.60
M206-RB
с линией задержки
13/5.0
1.25 - 19.00
1.20 . 6.60
М207-RB
с линией задержки
13/2.25
-
1.20 . 6.60
М2008
с линией задержки
25/0.5
-
6.60 . 63.50

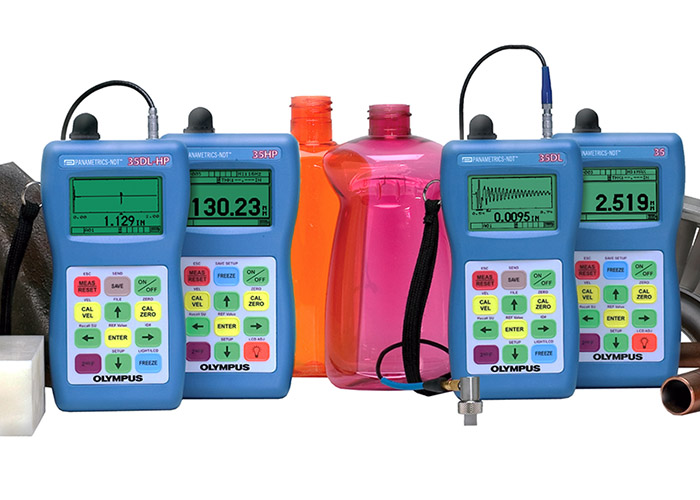

Сертификат Госстандарта РФ. Толщиномер 35, 35DL, 35HP, 35DLHP внесен в Государственный реестр средств измерений.
Мощные и практичные приборы ультразвуковые толщиномеры 35 являются одними из наилучших решений для проведения диагностических мероприятий в особенности, когда для исследований доступна всего одна сторона контакта. Это эффективные и оперативные устройства позволят специалисту провести качественный и полноценный анализ в кратчайшие сроки с экономией ресурсов.
Ультразвуковые толщиномеры 35 – это устройства, оснащенные надежным и стойким корпусом, а также они сами по себе компактные и удобные, легко осваиваются новичками. Они дают возможность определять параметры материалов разнообразной формы и габаритов. Все полученные данные будут произведены с высокой точностью и малейшей погрешностью. Характеристика, анализируемая приборами, четко и ясно демонстрируется на жидкокристаллических дисплеях. Все они оснащены подсветкой экрана для удобной и комфортной работы в условиях плохой освещаемости, что немаловажно. Каждый имеет соответствующие полезные функции, например: наличие А-скана и В-скана. Первый обеспечивает владельца возможностью получить наиболее точные результаты, то есть помогает не ошибиться в процессе исследования и распознает типичные ошибки. Второй помогает найти области, подверженные коррозией, а также места расслоения и локальных утонений.
Время беспрерывной работы приборов составляет: сто пятьдесят часов, при этом они не требуют дополнительной подзарядки. Их размеры одинаковы, всего: 84х152х38 мм и массы не превышают трехсот грамм. Рабочий диапазон аппаратов ультразвуковых толщиномеров 35 варьируется в интервале: от -10 °С до +50 °С. Снабжение энергией у инструментов происходит через батарейки типа АА. Также присутствует в базовом комплекте кабель, позволяющий передавать полученные данные на компьютер для дальнейшей обработки информации.
