Предназначен для неразрушающего контроля твёрдости изделий в цеховых, лабораторных и полевых условиях. Реализует метод отскока (динамический метод) - определение отношения скоростей индентора до и после соударения с поверхностью контролируемого изделия. Пластмассовый корус.
Основные возможности динамических твердомеров МЕТ-Д1: - измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
- наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченного датчика Д1/2.
Отличительные особенности динамических твердомеров МЕТ-Д1: - измерение твердости материалов с неоднородной, крупнозернистой структурой, кованых изделий, литья;
- измеренная величина твердости не зависит от пространственного положения датчика;
- малая чувствительность к кривизне и шероховатости измеряемой поверхности;
- высокая производительность (30 измерений в минуту).
Ограничения по использованию динамических твердомеров МЕТ-Д1: - измерение изделий массой менее 3-х кг или толщиной менее 12 мм возможно только при выполнении следующих условий:
- наличии чугунной или стальной опорной плиты массой не менее 3 кг;
- наличии смазки для притирки изделия к опорной плите;
- изделие должно быть ПЛОТНО притёрто к поверхности опорной плиты.
- при измерении магнитных сталей погрешность может увеличиваться из-за влияния магнитного поля стали на показание скорости движения бойка внутри катушки индуктивности.
- Электронный блок твердомера МЕТ-Д1;
- датчик Д1;
- аккумуляторная батарея: тип NiMh, размер С;
- зарядное устройство;
- сумка для переноски.
| Пространственное положение твердомера при измерении | любое (не влияет на точность показаний) | | Обработка результатов измерений в твердомере | вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений); | | Обработка результатов измерений на компьютере | передача данных на компьютер через высокоскоростной USB-порт;
эксклюзивное програмное обеспечение. | | Подсветка дисплея | есть | | Одновременная индикация на дисплее | шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питания | | Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера | 100 | | Автоматическое отключение питания, время, сек. | 150 | | Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки (пластмассовый/алюминиевый корпуса)
с Подсветкой (пластмассовый/алюминиевый корпуса)
от сети переменного тока | 16/20
5/8
неограничено | | Время полной зарядки аккумуляторной батареи, ч.
Пластмассовый корпус
Алюминиевый корпус |
10
8
| | Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА |
100-200 / 50-60
1,2
3,0
| | Диапазон температур, от / и до /, °С:
при эксплуатации (пластмассовый/алюминиевый корпуса)
при хранении и транспортировке (пластмассовый/алюминиевый корпуса) |
-5 ... +45 / -20 ... +55
-15 ... +65 / -35 ... +60
| | Относительная влажность воздуха, % | 30 ... 80 | | Наличие драгоценных металлов и камней:
серебро, млг |
16,8
| | Габаритные размеры, мм:
электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса
датчик (длина / диаметр) |
145 х 80 х 40 / 180 х 80 х 42
140 / 25
| | Масса твердомера, кг:
электронный блок + датчик
в полной комплектации (брутто) |
0,61
1,3
| | Время одного измерения твёрдости, с | 2 | | Шероховатость измеряемой поверхности, не более, Ra | 3,2 | | Радиус кривизны измеряемой поверхности, не менее, мм: | 10 | | Масса контролируемого изделия, не менее, кг: | 3 | | Толщина контролируемого изделия, не менее, мм: | 12 | | Глубина проникновения твердосплавного шарика динамического датчика в контролируемое изделие, в среднем, мм: | 0,3 | | Ресурс датчика (минимальное количество измерений): | 50000 | | Минимальный диаметр площадки на изделии для установки датчика, мм: | 15 | | Размер отпечатка на измеряемой поверхности (диаметр), мм: | 0,7 |
|

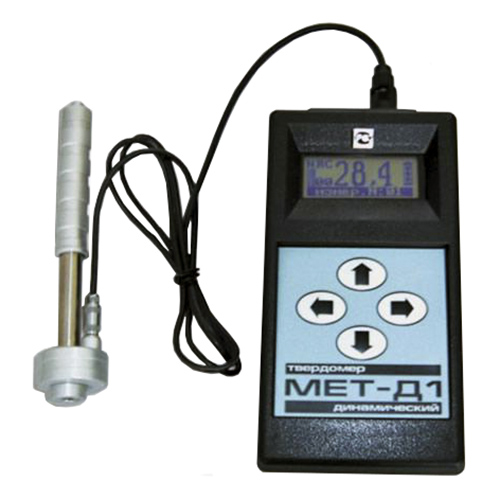

Отличительной особенностью динамического твердомера МЕТ-Д1 является его исполнение в пластмассовом корпусе. Измеритель состоит из электронного блока и связанного с ним датчика. По желанию заказчика, твердомер комплектуется двумя типами датчиков: динамическим датчиком Д и динамическим укороченным датчиком ДК. Динамический твердомер МЕТ-Д1 реализует метод отскока или метод Лейба. Отметим, что данный способ измерения твердости считается одним из самых простых и вместе с тем эффективных. Он производителен и позволяет получать результаты высокой степени точности. Рассмотрим более подробно, как реализуется данный метод контроля. При работе представленной модели твердомера размеры полученного отпечатка не определяются оптическим методом, хотя именно на это опирается классический метод отскока. В данном случае искомую величину твердости определяют из сравнения скоростей бойка, расположенного в преобразователе, до и после удара. Как известно, в самом конце бойка имеется специальный шарик, изготовленный из специальных материалов. Именно он контактирует с контролируемой поверхностью в ходе эксперимента. Внутри бойка помещен магнит и при нажатии кнопки спуска, происходит перемещение шарика по катушки индуктивности, вследствие чего наводится ЭДС. Полученный импульс с катушки передается на вход электронного блока устройства МЕТ-Д1, после чего трансформируется в значение твердости по выбранной шкале и выводится на дисплей. Таким образом, для пользователя становится доступен конечный результат измерения, который впоследствии может быть архивирован или передан на ПК. Современный твердомер компактен, имеет сравнительно небольшие габариты и позволяет получать точные результаты. Динамический твердомер МЕТ-Д1 сделает Ваш контроль удобным и оперативным процессом. |
|
|
