Портативный твердомер комбинированного действия (ультразвуковой + динамический) предназначен для локального экспресс измерения твердости различных по весу и характеристикам изделий по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.
Комбинирование динамического и ультразвукового методов обеспечивает универсальность применения данного прибора для контроля различный изделий. Отличительные особенности ультразвукового твердомера МЕТ-УД: - сочетание обоих методов позволяет проводить контроль всех изделий из металла;
- 2 сменных датчика: ультразвуковой У1 и динамический Д1;
- отсутствие ограничений при контроле твердости (по массе, конфигурации, структуре степени механической и термической обработки и др.);
- позволяет оценить изменение твердости закаленного слоя по глубине изделия и влияние поверхностных напряжений.

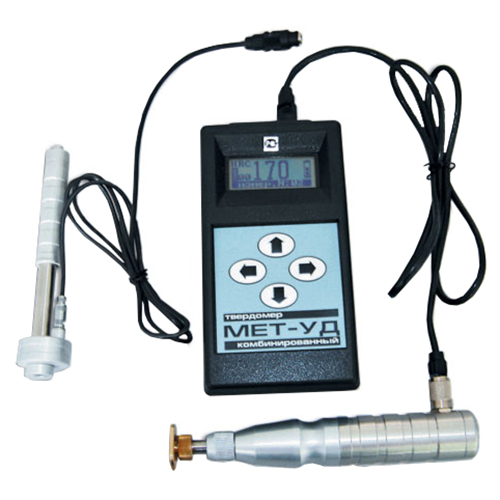

- Электронный блок;
- датчик ультразвуковой У1;
- датчик динамический Д1;
- блок питания, аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса, четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса;
- паспорт и Методика Поверки;
- свидетельство о поверке;
- кабель для связи с компьютером через USB-порт;
- СD-диск с програмным обеспечением;
- универсальный чехол;
- упаковочная сумка.
| Пространственное положение твердомера при измерении | любое (не влияет на точность показаний) | | Обработка результатов измерений в твердомере | вычисление среднего значения из данных, сохранённых в памяти; выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений); | | Обработка результатов измерений на компьютере | передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное програмное обеспечение. | | Подсветка дисплея | есть | | Одновременная индикация на дисплее | шкала твердости измеренное значение номер измерения режим работы номер архива степень разрядки источника питания | | Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера | 100 | | Автоматическое отключение питания, время, сек. | 150 | | Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: без Подсветки (пластмассовый/алюминиевый корпуса) с Подсветкой (пластмассовый/алюминиевый корпуса) от сети переменного тока | 16/20 5/8 неограничено | | Время полной зарядки аккумуляторной батареи, ч. Пластмассовый корпус Алюминиевый корпус | 10 8 | | Электропитание твердомера: сеть переменного тока, В / Гц аккумуляторная батарея, В потребляемая мощность, не более, ВА | 100-200 / 50-60 1,2 3,0 | | Диапазон температур, от / и до /, °С: при эксплуатации (пластмассовый/алюминиевый корпуса) при хранении и транспортировке (пластмассовый/алюминиевый корпуса) | -5 ... +45 / -20 ... +55 -15 ... +65 / -35 ... +60 | | Относительная влажность воздуха, % | 30 ... 80 | | Наличие драгоценных металлов и камней: серебро, млг алмаз (датчик ультразвуковой У1), карат | 16,8 0,07 | | Габаритные размеры, мм: электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса датчик ультразвуковой У1 (длина/диаметр) датчик динамический Д1 (длина/диаметр) | 145 х 80 х 40 / 180 х 80 х 42 160 / 25 140 / 25 | | Масса твердомера, кг: электронный блок + датчик ультразвуковой У1 электронный блок + датчик динамический Д1 в полной комплектации (брутто) | 0,65 0,61 1,3 | | Время одного измерения твёрдости, с датчиком ультразвуковым У1 датчиком динамическим Д1 | 4 2 | | Шероховатость измеряемой поверхности, не более, Ra датчик ультразвуковой У1 датчик динамический Д1 | 2,5 3,2 | | Радиус кривизны измеряемой поверхности, не менее, мм: датчик ультразвуковой У1 датчик динамический Д1 | 5 10 | | Масса контролируемого изделия, не менее, кг: датчик ультразвуковой У1 датчик динамический Д1 | 0,01 3 | | Толщина контролируемого изделия, не менее, мм: датчик ультразвуковой У1 без дополнительных принадлежностей датчик ультразвуковой У1 с дополнительными принадлежностями датчик динамический Д1 | 2 1 12 | | Глубина проникновения в контролируемое изделие, в среднем, мм: алмазная пирамида датчика ультразвукового У1 твердосплавный шарик датчика динамического Д1 | 200000 50000 | | Усилие нажатия на датчик ультразвуковой У1, не менее, Н | 14,7 | | Минимальный диаметр площадки на изделии для установки датчика, мм: датчик ультразвуковой У1 датчик динамический Д1 | 7 (по заказу - 5) 15 | | Размер отпечатка на измеряемой поверхности, мм: датчик ультразвуковой У1: длина диагонали датчик динамический Д1: диаметр | 0,07 0,7 |
|
Прибор аттестован в Госстандарте России (сертификат утверждения типа №11911), зарегистрирован в Государственном реестре средств измерений России под №22737-02, и в реестрах средств измерений Украины, Беларуси и Казахстана. Твердомер внесен в отраслевой реестр средств измерений МПС РФ.
|
Отличительной особенностью комбинированного твердомера МЕТ-УД является то, что он реализует сразу два метода измерения: метод ультразвукового контактного импеданса и Лейба. Это расширяет измерительные возможности устройства, в результате чего оно может быть применимо для решения самых сложных задач. Данная модификация выполнена в пластмассовом корпусе и комплектуется несколькими типами датчиков. Комбинированный твердомер МЕТ-УДсостоит из электронного блока и двух сменных преобразователей, один из которых динамический, а второй ультразвуковой. Прибор обладает целым рядом преимуществ. Он может быть применим для контроля объектов разных размеров, геометрических форм и конфигураций. Кроме этого, не существует никаких ограничений по степени механической или термической обработки. Сочетание в работе прибора сразу двух разных методов измерения твердости позволяет эффективно контролировать объекты разной степени тяжести, структуры и т.д. Простое исполнение измерителя позволяет работать с ним операторам, не имеющим специальных навыков. Измерения проводятся как по стандартным, так и по дополнительным шкалам. Работая с представленной моделью, специалист может измерить не только твердость, но и определить ряд других немаловажных параметров. Например, предел прочности. Комбинированный твердомер МЕТ-УД применим для контроля объектов, исследование которых с помощью стационарных приборов затруднено. Все полученные результаты могут быть сохранены и архивированы. С этой целью используется специализированное программное обеспечение, предназначенное для связи с ПК. При возникновении дополнительных вопросов относительно работы твердомера и его характеристик обращайтесь к нашим специалистам. |
|
|
