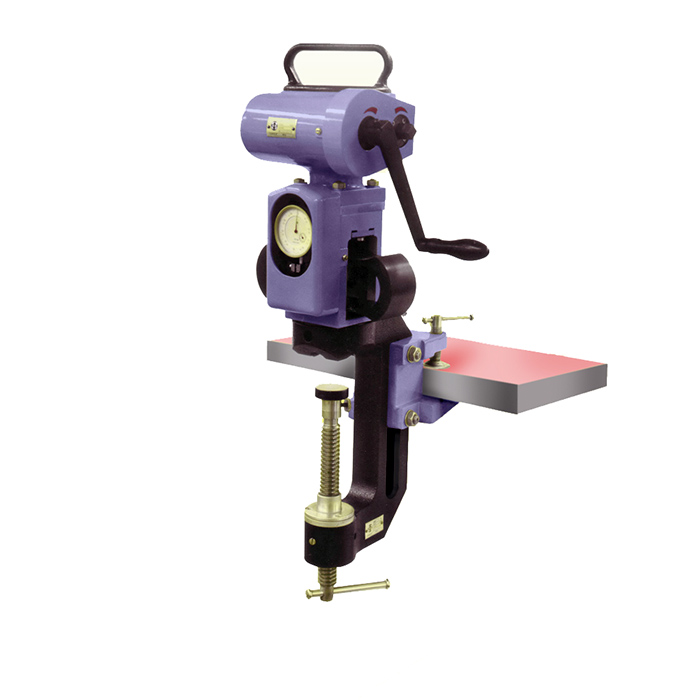

Твердомер ТБП 5013 предназначен для измерения твердости металлов по методу Бринелля. Применяется в цехах и лабораториях машиностроительных и металлургических предприятий, а также на складах, базах и других местах, где требуется измерение твердости крупногабаритных и нетранспортабельных изделий. Состоит из съемной испытательной головки и приспособлений, к одному из которых при работе крепится испытательная головка.
Диапазон измерения твердости, НВ | 8..450 | Испытательные нагрузки, Н | 1839; 2452; 4903; 7355; 9807; 14710; 29420 | Пределы допускаемой относительной погрешности испытательных нагрузок, % | ±1 | Вид индентора — стальные шарики со степенью точности 20, диаметрами, мм | (2,500±0,0025); (5,000±0,004) и (10,000±0,005) | Усилие на рукоятке при нагрузке 29420 Н, не более, Н | 45 | Высота рабочего пространства, мм • со струбциной, не менее • с цепным захватом при длине цепи 1520 мм, не менее | 150 500 | Габаритные размеры испытательной головки, мм, не более | 165×320×345 | Масса, кг, не более • испытательной головки • струбцины • цепного захвата • рельсового захвата (по спецзаказу) • конуса Морзе № 5 | 11 9,2 9,0 5,3 4,4 | Пределы допускаемой относительной погрешности прибора при поверке его образцовыми мерами твердости 2-разряда МТБ-1 Нагрузка, Н | Диаметр шарика, мм | Значение твердости | Пределы допускаемой погрешности, % от числа твердости | 2452 9807 1839 7355 7355 29420 29420 | 5,0 10,0 2,5 5,0 5,0 10,0 10,0 | 100 ± 25 100 ± 25 200 ± 50 200 ± 50 400 ± 50 200 ± 50 400 ± 50 | ± 5 ± 4 ± 5 ± 5 ± 5 ± 4 ± 5 |
|
