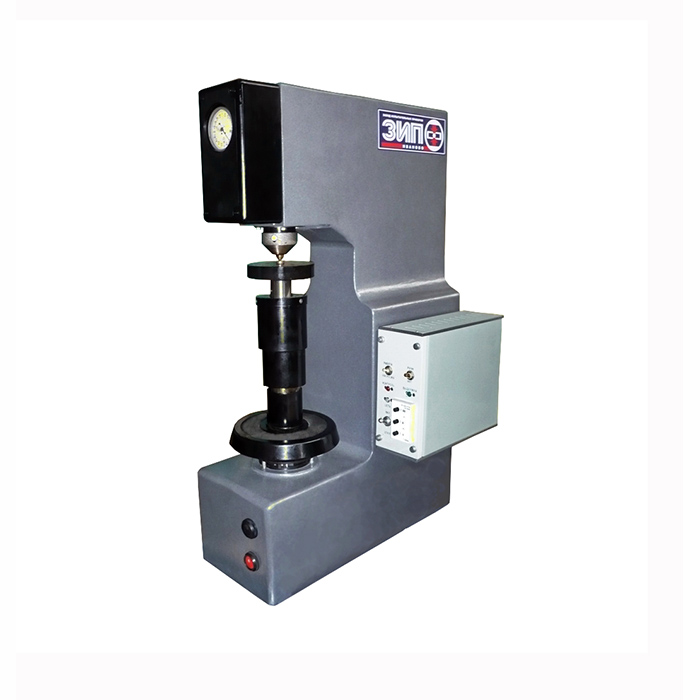

Прибор предназначен для измерения твердости металлов и сплавов по методу Бринелля в двух режимах: - по методу Бринелля в соответствии с ГОСТ 9012. Измерение диаметра отпечатка с помощью микроскопа МПБ-3 с осветителем, входящим в комплект прибора;
- по глубине восстановленного отпечатка с возможностью разбраковки изделий на группы твердости. Осуществляется с помощью электрического датчика с электронным блоком с цифровым табло и математической обработкой результатов.
Разбраковка возможна с использованием одной из двух измерительных баз: поверхности стола прибора или поверхности детали (с помощью специального упора). Привод — электромеханический, цикл измерений — автоматический.
Диапазон измерения твердости, при использовании микроскопа, наконечники со стальными шариками | от 4 до 450 HB | Диапазон измерения твердости, при использовании микроскопа, наконечники с твердосплавными шариками (специальный заказ) | от 4 до 650 HBW | Диапазон измерения твердости, при использовании электронного блока, наконечники со стальными шариками | от 16 до 450 HB | Диапазон измерения твердости, при использовании электронного блока, наконечники твердосплавными шариками (специальный заказ) | от 95 до 650 HBW | Погрешность измерения твердости по мерам 2-го разряда, %, (100 ± 25) HB | ±5 | Погрешность измерения твердости по мерам 2-го разряда, %, (200 ± 50) HB | ±4 | Погрешность измерения твердости по мерам 2-го разряда, %, (400 ± 50) HB | ±4 | Испытательные нагрузки, кН | 1,839; 2,452; 4,903; 7,355; 9,807; 14,71; 29,42 | Испытательные нагрузки, дополнительная подвеска (специальный заказ), кН | 0,9807; 1,226 | Предел допускаемой относительной погрешности испытательных нагрузок, % | ±1 | Предел допускаемой погрешности при длительности выдержки образца под нагрузкой от 5 до 300 секунд | ±3 с | Расстояние от оси наконечника до корпуса, мм | 120 | Максимальное расстояние от наконечника до стола, мм | 250 | Максимальная мощность, ТБ 5004-0,3, кВт (питание) | 0,24 (3N,380В,50Гц) | Габаритные размеры (длина х ширина х высота), ТБ 5004-0,3 (электронного блока), мм | 800×330×950 (235×185×120) | Масса, ТБ 5004-0,3 (электронного блока), кг | 200 (3) |
|
