№ п/п

Наименование комплектующих

Технические характеристики, описание комплектующих

1.

Стальной шарик, Ø1,588 мм

- запасные шарики из стали для измерения твёрдости металлов и сплавов используются как сменные элементы в инденторе (оправке) для твердомеров Роквелла стационарного типа;

- марка металла - Сталь ШХ 15;

-  геометрические размеры шарика-по ГОСТ 9013-59;

-  среднее отклонение от номинального диаметра - +3 мкм;

- твердость шариков 800 HV (64,5 HRC);

- шероховатость Ra, не более 0,04 мкм.

2.

Шароообразный индентор, Ø1,588 мм

- оправка с твёрдосплавным шариком применяется для измерения твёрдости металлов и сплавов стационарными и переносными твердомерами по шкалам Роквелла;

- имеет специальную маркировку;

- предельная глубина внедрения составляет 0,4 мкм.

3.

Алмазный индентор

- конус индентора с углом при вершине 120°;

- наконечники алмазные предназначены для измерения твёрдости металлов и сплавов по методу Роквелла;

- при испытании наконечником, предельная глубина внедрения составляет 0.2 мм;

-  имеет специальную маркировку;

- имеет свой паспорт качества.

4.

Стол большой плоский

- предназначен для установки крупных образцов или деталей;

- диаметр стола – 150 мм;

- твердость рабочей поверхности -55...60 HRC;

- максимальный вес образца-не более 50 кг;

- имеет круговую насечку для удобства установки образцов.

5.

Стол малый плоский

- предназначен для установки небольших образцов или деталей;

- диаметр стола – 60 мм;

- твердость рабочей поверхности 55...60 HRC;

- максимальный вес образца-не более 50 кг.

6.

Стол V – образный

- предназначен для установки небольших цилиндрических образцов или деталей;

- диаметр стола – 60 мм;

- твердость рабочей поверхности 55...60 HRC;

- угол стола - 120°;

- максимальный вес образца - не более 50 кг.

7.

Меры твердости

- меры твёрдости изготавливаются в виде плиток цилиндрической формы с одной рабочей поверхностью;

- на рабочей поверхности меры градуировкой нанесено её номинальное значение и имеется 5 отпечатков.

8.

Пылезащитный чехол

- предназначен для защиты от попадания на твердомер и его механизмы грязи и пыли, защиты лакокрасочного покрытия от солнечных лучей.

9.

Чемодан (жесткий кейс)

- предназначен для укладки комплектующих для твердомера и защиты их от механических повреждений и сохранения комплектности;

- размеры чемодана (Д/Ш/В) – 300 / 200 / 120

10.

Комплект сопроводительной документации.

В комплект входит:

- паспорт;

- гарантийный талон;

- руководство по эксплуатации;

- оригинал свидетельства о первичной поверке

оборудования;

- копия действующего свидетельства об утверждении средств измерений;

- копия документа таможенного союза декларации о соответствии EAС.

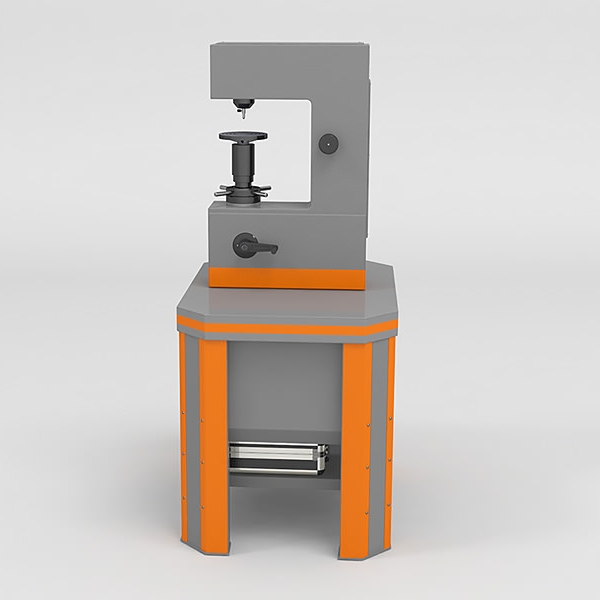

Модификация

ИТР-15/45-М

Шкалы твердости

HR15N, HR30N, HR45N, HR15T, HR30T, HR45T

Предварительная нагрузка

3кгс (29,42Н)

Нагрузка

15кгс (147,1Н), 30кгс (294,2Н),45кгс (441,3Н)

Пределы допускаемой погрешности в ед. твердости, не более значения твердости эталонной меры 2-го разряда

80+4 алм. конус

45+5 алм. конус

76+6 шарик 1,588

+ 1,0
+ 2,0
+ 2,0

Диапазон измерений твердости

HR15N:70÷91; HR30N:42÷80; HR45N:20÷70; HR15T:73÷93; HR30T:43÷82; HR45T:12÷72

Максимальная высота образца

170 мм (возможна установка стола с высотой до 400 мм.)

Максимальное расстояние от центра индентора до стенки твердомера

135 мм

Габаритные размеры, (ДхШхВ)

457х157х660 мм

Вес прибора

85 кг.
