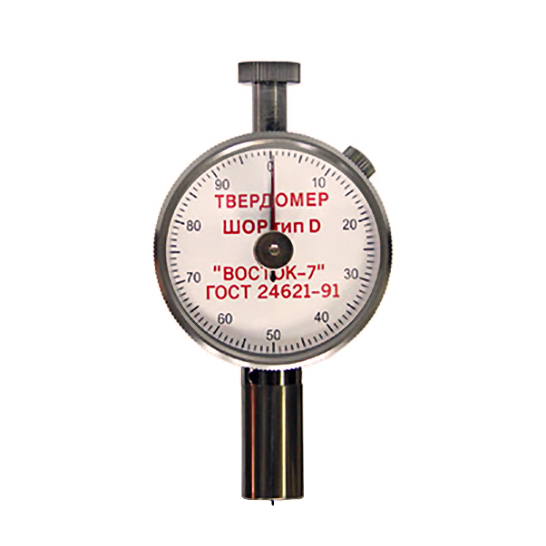

Твердомер является средством измерения, предназначенным для измерения значений твёрдости низкомодульных материалов в единицах Шора методом вдавливания. Твердомер (дюрометр) модель ТВР-D предназначен для измерения твёрдости по шкале Шора тип D пластмасс и эбонита в соответствии с ГОСТ 24621-91 (ISO 868-85), ГОСТ Р ИСО 7619-1-2009 в т.ч. твёрдых полиуретанов: резины, плексигласа, полистирола, термопласта, полиграфических валков, пластин из винилацетата целлюлозы и т.п. в соответствии со стандартами DIN EN ISO 868, DIN 53505, ASTM D 2240, ISO 7619, NFT 51-174, BS903 Part. A 26. При использовании штатива инструментального из дополнительной комплектации ТВР-D является механическим аналогом твердомера советских времён производства «Точприбор»: Прибор настольный ИТ 5069 для измерения твердости пластмасс по Шору D. Возможности твердомера (дюрометра):
- Повышенная точность измерений за счёт корпуса с удлинённой гильзой.
- Оснащён стрелкой-фиксатором для измерения эластичности (обратной деформации) полимеров и для фиксации измеренного значения при мгновенных измерениях твёрдости.

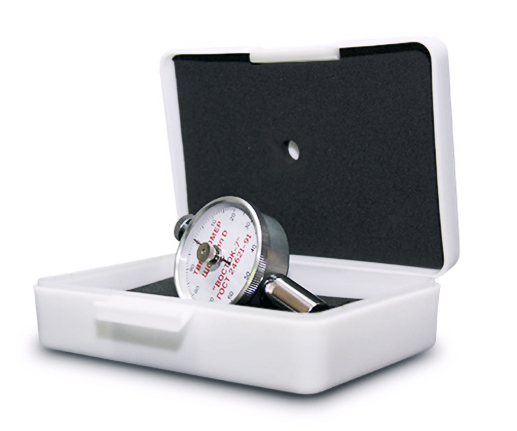

Наименование | Кол-во, шт. | Твердомер в упаковочном футляре (для ТВР-А и ТВР-D) | 1 | Механический штатив (для ТВР-АМ и ТВР-DМ) | 1 | Паспорт c Методикой Поверки и отметкой о калибровке твердомера при выпуске из производства | 1 | Свидетельство о поверке | По заказу | Комплект мер твёрдости по шкале Шора (тип А или тип D) | По заказу | Внимание! Производитель оставляет за собой право изменить комплект поставки.
МОДИФИКАЦИИ ТВР-А, ТВР-D | Диапазон показаний при цене деления шкалы равной 1 (типы А и D) | 0 … 100 | Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) | 10 … 90 HA | Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) | 20 … 90 HD | Погрешность, не более (шкалы А и D) | ±1 | Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении | +21 °С…+25 °С -20 °С…+45 °С | Относительная влажность воздуха | 30 %…80 % | Толщина контролируемого изделия, не менее: | 6 мм | Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия | 6 мм 15 мм 12 мм | Диаметр опорной поверхности твердомера | 16 мм | Минимально необходимый диаметр подготовленной поверхности для проведения измерений | 10 мм | Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) | 100.000 | Вылет индентора от опорной поверхности прибора при нулевом показании | 2,5±0,01 мм | Усилие нагружения: · Твердомер тип А · Твердомер тип D | 9,8 Н 50 Н | Предварительная и предельная нагрузки · Твердомер тип А · Твердомер тип D | 0,55 N … 8,064 N 0 … 44,5 N | Масса твердомера · В корпусе компакт · В корпусе универсал | 0,13 кг 0,19 кг | Габаритные размеры твердомера (В*Ш*Г) | 109*60*26 мм | Масса упаковочного футляра с твердомером | 0,3 кг | Габаритные размеры упаковочного футляра (В*Ш*Г) | 41*150*114 мм | МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ | Толщина/высота контролируемого изделия, не более: | 60 мм | Диаметр предметного столика для размещения контролируемого изделия: | Ø 100 мм | Усилие нагружения груза-гири: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D | 9,8 Н 50 Н | Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D | 4,5 кг 8,5 кг | Габаритные размеры (В*Ш*Г): | 220х120х160 | МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ | Гарантийный срок эксплуатации твердомера (дюрометра) | 1 год | Ресурс (наработка) твердомера, не менее | 7 лет |
|
