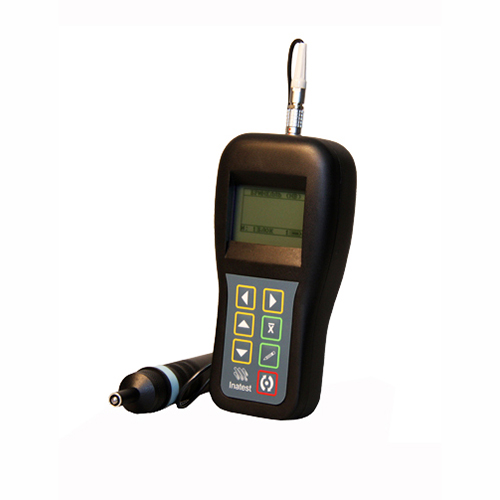

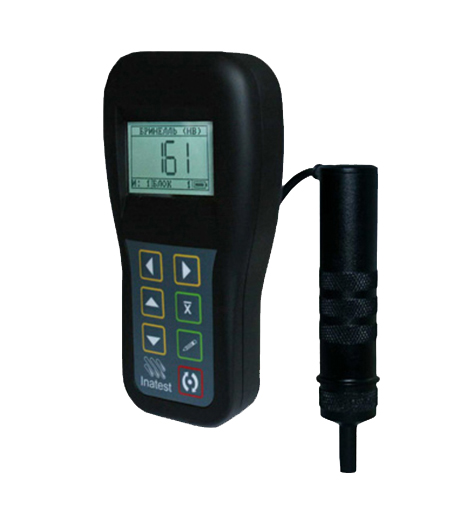

Твердомер Inatest основан на контактно-импедансном методе (UCI) и предназначен для локального экспресс измерения твердости в лабораторных, цеховых и полевых условиях.
Отличительной особенностью данного прибора является отсутствие жестких требований к чистоте и форме поверхности и позиционированию датчика. Конструкция индентора, позволяет производить стабильные измерения вне зависимости от усилия и времени прижатия датчика к поверхности, обеспечивая точные измерений без применения штатива.
Твердомер позволяет выполнять измерения твердости изделий из металлов (сталь, чугун, цветные металлы и пр.) поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), а также гальванических покрытий (хром). Легкая, в одно нажатие, смена шкалы измерения обеспеспечивает быстрое измерение по всем основным шкалам: Бринелля (НВ), Роквелла (HRC, HRA, HRB), Виккерса (HV), Шора "D" (HSD), а также определение предела прочности на растяжение изделий из углеродистых сталей перлитного класса по ГОСТ 22791-77. Отличительные особенности: - малая чувствительность к кривизне поверхности и отклонению датчика от нормали;
- оперативная коррекция показаний по одной или двум образцовым мерам;
- возможность подключения различных датчиков. Отсутствие влияния пространственного положения датчика на точность показаний;
- интуитивно понятный интерфейс;
- режим выборочного усреднения;
- графический ЖКИ с подсветкой;
- память на 6000 результатов измерений;
- масса менее 300гр.
Базовый комплект поставки ультразвукового твердомера Inatest: - электронный блок твердомера со встроенным аккумулятором;
- датчик стандартный B-type (нагрузка 50Н);
- блок питания/Зарядное устройство;
- кабель связи с ПК;
- программное обеспечение для ПК;
- чехол;

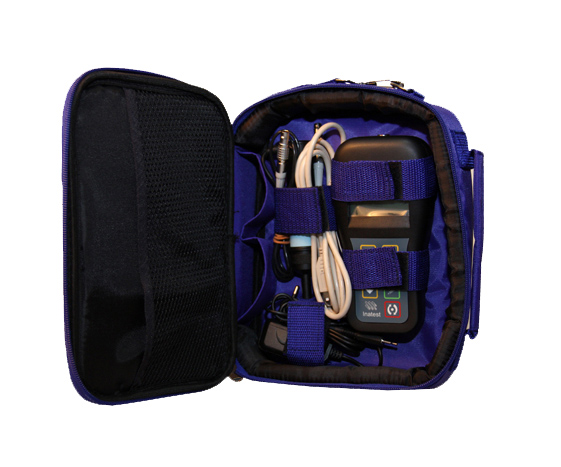

- сумка для переноски.
Дополнительные аксессуары для ультразвукового твердомера ИНАТЕСТ: - датчик N-type с уменьшенной нагрузкой (10Н) - для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий;
- датчик S-type с увеличенной нагрузкой (100Н), для контроля изделий с плохо подготовленной поверхностью;
- укороченный датчик K-type с уменьшенными габаритами (высота - 70мм), для контроля внутри труб, труднодоступных местах;
- эталонные меры твердости;
- штатив;
- машинка шлифовальная для подготовки поверхности;
- смазка ЦИАТИМ.
- Диапазон измерения по шкале Роквелла: 20-70 HRC
- Диапазон измерения по шкале Бринелля: 90-460 HB
- Диапазон измерения по шкале Виккерса: 230-940 HV
- Диапазон измерения по шкале Шора: 35-155 HSD
- Диапазон измерения предела прочности: 350 - 1500 Rm
- Время одного измерения: не более 2 с
- Диаметр площадки для установки датчика: от 1мм на плоскости, от 5мм в глухом отверстии
- Радиус кривизны поверхности: не менее 5 мм
- Шероховатость контролируемой поверхности не более: Ra 2,5
- Толщина стенки контролируемых сосуда давления или трубопровода: не менее 2 мм
- Шкалы: HRC, HB, HV, HSD, Rm + 3 дополнительных.
- Число измерений для определения среднего значения твердости: до 9
- Количество запоминаемых результатов измерений в энергонезависимой памяти: 6000
- Связь с компьютером: RS232/USB
- Программирование шкал: 3 пользовательских шкалы + по 5 корректировок на каждую базовую шкалу
- Питание: встроенный аккумулятор или внешний блок питания
- Рабочее напряжение питания: 8,4 В
- Диапазон рабочих температур: от -10 C до +45 C
- Размер электронного блока (В x Ш x Д): 150 мм x 80 мм x 40 мм
- Масса с элементами питания: 300 г
|
