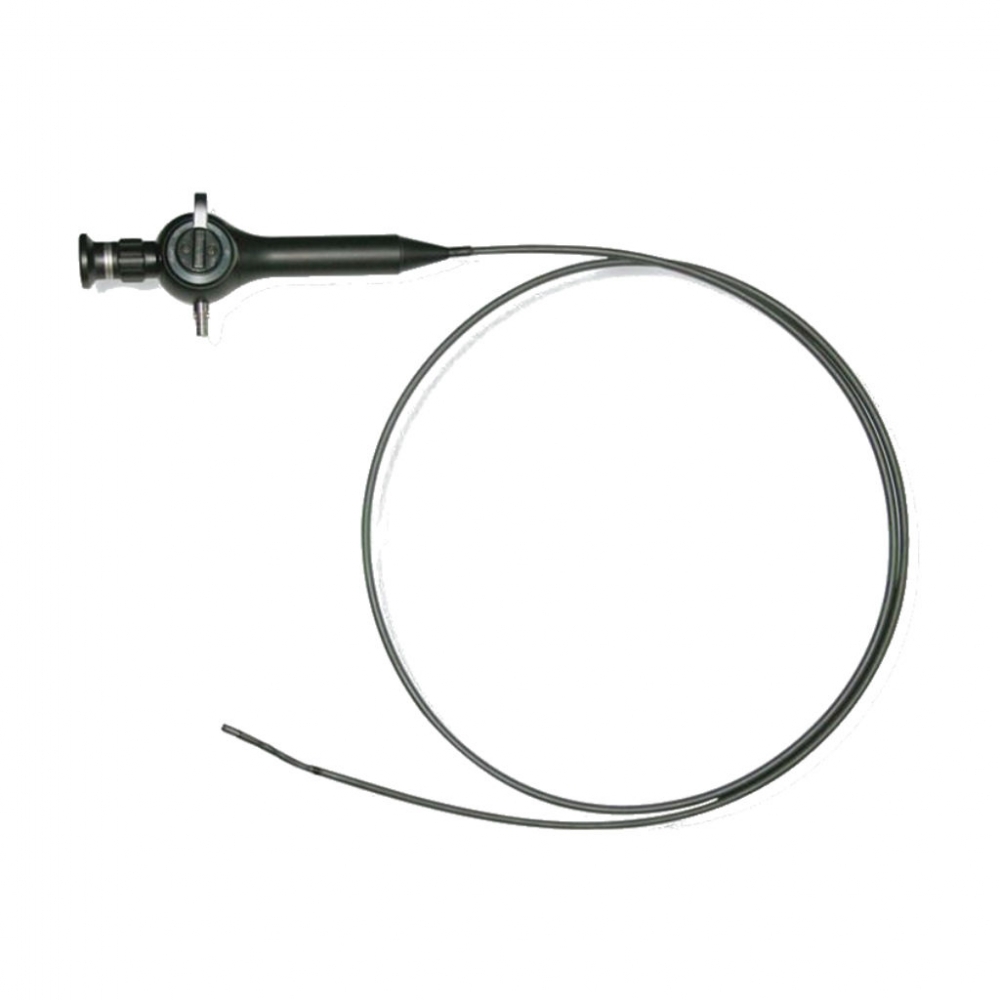

Описание фиброскопа jProbe:
Для создания гибких оптоволоконных фиброскопов jProbe применяется специальное волокно, благодаря которому можно получить изображения в низком разрешении. Трансляция ведется по оптическому волокну, и применяются зонды диаметром менее 2 мм.
Основываясь на особенностях структуры и тонкостях работы, такие аппараты изготавливают с диаметром зонда не больше 2 мм. Это дает возможность исследовать структуру внутренних основ и закрытых полостей разнотипных объектов, к которым другие приборы не имеют доступа. Таким образом, специалист, используя это устройство, может исследовать: турбины, крылья самолета, двигатели и трубы малого диаметра и т.п.
Модернизированные эндоскопы обладают сложной конструкцией, которая состоит из таких составляющих.
-
Волоконно-оптический зонд со вставками из нержавеющей стали и вольфрамовой оплеткой.
-
Особый компонент используется для создания освещения и передачи сигнала от указанного источника к дистальному концу.
-
Аппарат получил мощную защиту от воды и пыли, он устойчив к перепадам температуры, агрессивным средам, маслам, бензину и т.д.
-
Окуляр, к которому следует подключать видеокамеру через переходник для проведения съемки и фиксации результатов, а также цветной монитор для выведения данных и для наблюдения за всем процессом исследования.
Область применения фиброскоп:
-
Эндоскопия передаточных механизмов
-
Эндоскопия авиационных двигателей
-
Эндоскопия ружейных стволов
-
Эндоскопия автомобиля
-
Эндоскопия малых двигателей
-
Эндоскопия в автомобилестроении
-
Эндоскопия буровых установок
-
Эндоскопия компрессоров
-
Эндоскопия газотурбинных установок
-
Эндоскопия литых изделий
-
Эндоскопический поиск коррозии
-
Эндоскопия насосного оборудования
-
Эндоскопия теплообменников
-
Эндоскопия электронных устройств
-
Эндоскопия дизельных двигателей
-
Эндоскопия объектов ЖКХ
-
Другое
Фиброскоп – это оптический эндоскоп, который используется в технике для исследования труднодоступных полостей механизмов, машин и оборудования. В самом простом виде представляет собой длинную гибкую или жесткую трубку с объективом, оптической оптоволоконной системой, подсветкой и окуляром. Такой эндоскоп называется оптоволоконным, фиброскопом или фиброэндоскопом.
В гибких бороскопах используется оптическое волокно, отличающееся более низкой разрешающей способностью. Основное преимущество – гораздо более широкая область применения. Полужесткие представляют собой гибрид предыдущих двух видов, имеют жесткую конструкцию, но передача изображения ведется по оптическому волокну. Эта технология позволяет создавать зонды диаметром меньше двух миллиметров. Современные бороскопы имеют функцию фото/видео съемки за счет подключения видеокамеры к окуляру.
Конструкция
Современные волоконные эндоскопы имеют достаточно сложную схему, которая включает следующие элементы:
• Волоконно-оптический зонд с обмоткой из нержавеющей стали и вольфрамовой оплеткой; • Волоконно-оптический световод для обеспечения освещения и передачи света от источника к дистальному концу; • Объектив, сменная оптика; • Окуляр; • Корпус.
Конструкция может изменяться в зависимости от цели использования. Так, для тех случаев, когда необходимо использовать ультрафиолетовую подсветку, ставят световод с кварцевыми волокнами. Фиброскоп должен быть абсолютно пыле- и влагонепроницаемым, а также устойчивым к агрессивным средам, маслам, бензину и т.д. К окуляру может быть подключена камера через специальный адаптер для ведения записи и документирования, а также дисплей для отображения.
Где используют эндоскопы с волоконной оптикой
Фиброскопы имеют очень широкую область применения. Благодаря особенностям конструкции и принципу работы выпускают устройства с диаметром зонда до двух миллиметров, что позволяет осуществлять контроль качества внутренних поверхностей и скрытых полостей практически любых объектов, к которым доступ другими средствами практически невозможен: турбины, крылья самолета, теплообменники, трубопроводы и трубы малого диаметра и т.п.
Системы захвата изображения с оптических эндоскопов
![Системы захвата изображения с оптических эндоскопов jProbe Системы захвата изображения с оптических эндоскопов jProbe](https://jprobe.ru/upload/medialibrary/9de/%D0%A1%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D1%8B%20%D0%B7%D0%B0%D1%85%D0%B2%D0%B0%D1%82%D0%B0%20%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F%20%D1%81%20%D0%BE%D0%BF%D1%82%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D1%85%20%D1%8D%D0%BD%D0%B4%D0%BE%D1%81%D0%BA%D0%BE%D0%BF%D0%BE%D0%B2%20jProbe.jpg)
Видеокамера крепится на окуляр оптического эндоскопа при помощи специального адаптера. Позволяет вести фото и видео фиксацию изображения процесса контроля.
Технические характеристики:
Доступные диаметры:
0.35–11.0 мм
Доступные длины:
0.5–15 м
Артикуляция (управление):
2 напр. / 4 напр.
Гарантийный период:
12 месяцев
|
