Снят с производства. Аналог - универсальный вихретоковый дефектоскоп ВЕКТОР-50

Универсальный вихретоковый дефектоскоп с богатыми функциональными возможностями для решения всего круга задач контроля ферромагнитных и неферромагнитных материалов методом вихревых токов. Дефектоскоп предназначен для проведения вихретокового контроля и определения размера поверхностных дефектов труб, прутков, листов и др. изделий , измерения толщины покрытий, определения электропроводности и других физических свойств материалов, контроля качества сварных и паяных соединений и решения прочих задач контроля.

Отличительные особенности вихретокового дефектоскопа ВЕКТОР:

• Небольшие габариты и вес
• Большой ЖКИ экран с регулируемой яркостью и контрастностью, хорошо видимый как в темноте, так и при прямом солнечном свете
• Простая и понятная организация меню и клавиатуры
• Различные виды зон АСД с задаваемой логикой определения дефекта
• Богатые функциональные возможности и широкий круг решаемых задач
• Возможность подключения различных преобразователей
• Запоминание большого количества настроек и результатов контроля
• Порт RS232 для связи с ПК
• Питание от литий-ионных аккумуляторов
• Встроенное зарядное устройство

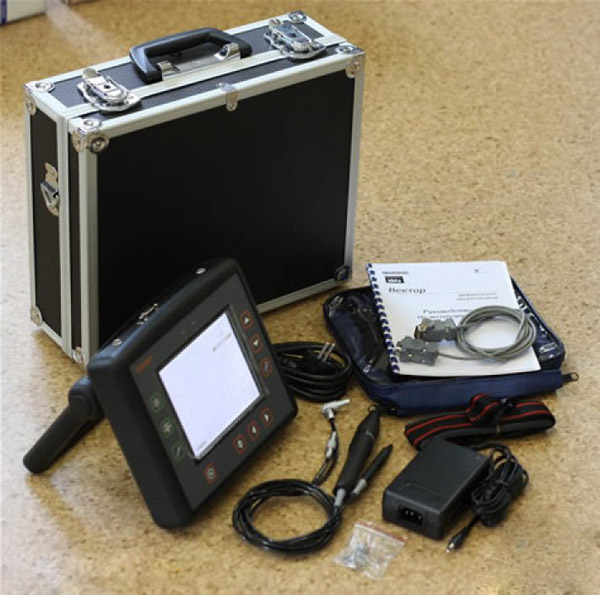

• Электронный блок дефектоскопа
• Блок питания
• Преобразователь - 2шт.
• Кабели для преобразователей
• Аккумулятор
• Кабель RS232 для подключения ПК
• Программное обеспечение для ПК
• Кейс для переноски

• Диапазон регулировки входного усиления: от 0 до 70 дБ, с шагом 1,2,4 и 6 дБ
• Диапазон изменения частоты: от 100Гц до 10МГц, с шагом 1,10,100 и 1000 Гц
• Амплитуды выходного напряжения: 0, 6 или 11В
• Диапазон изменения фазы вектора: 0 - 360 град., с шагом 1 град.
• Фильтр НЧ: 200, 400, 800, 1600 Гц
• Регулировка усиления после ФНЧ: 6..40дБ, с шагом 2дБ
• Фильтр ВЧ: 20, 40, 80, 160 Гц
• Режим генератора: обычный, двухчастотный, режим АЧХ
• Вид графика: X(y), X(t), Y(t), A(t), F(t)
• Шлейф графика: 0..10 сек, с шагом 1 сек
• Цифровое увеличение: 1,2 и 5 раз
• Зоны АСД

-коробка: -112..112 с шагом 1 (верхн, нижн, прав, лев);
-сегмент: внутренний/внешний радиус (0..158 с шагом 1), начал/конеч угол 0..359 с шагом 1

• Режимы АСД: дефект в зоне, дефект вне зоны
• Типы вывода на экран: вектор, точка
• Изменение масштаба по одной из координат X,Y: 8:1, 4:1, 2:1, 1:1, 1:2, 1:4,1:8
• Типы преобразователей: дифференциальный, абсолютный
• Питание: 15-18V DC
• Время автономной работы: 8 часов (без подсветки)
• Экран: 120х90 мм ЖКИ с разрешением 320х240 и регулируемой яркостью и контрастностью. Белая светодиодная подсветка повышенной яркости
• Диапазон рабочих температур: +5 до +55 С
• Размер электронного блока (В x Ш x Д): 195 мм x 175 мм x 30 мм
• Вес дефектоскопа с элементами питания: 2,5 кг
